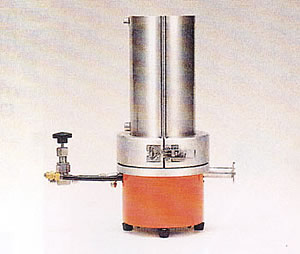

NEWTONIANシリーズの真空炉及び雰囲気炉にはNEWTONIAN C/Cコンポジット発熱体がHCCヒータとして採用されています。
このHCCヒータの持つ、発熱密度が高いという特性により炉全体を非常にコンパクトにすることができました。これによってNEWTONIANの利用フィールドは大幅に拡大し、冶金、セラミックス焼成用、材料分析、その他各種実験用として、個人ベースで使用することが可能となりました。今までのように炉の使用時間待ち、試料のコンタミに悩まされることなくご使用いただけます。また、HCCヒータは従来、真空中での高温発熱体として使用されてきたグラファイト・タングステン等の高融点金属に比べ高温下での靱性に優れており、ヒータ単体での使用においても、その特性と取扱い易さによりさまざまな用途にお使いいただけます。

●セラミックス●冶金●半導体●材料分析（X線による解析等）●材料試験●人造宝石●電子部品等

●	昇温・降温スピードがはやい。
●	発熱密度が高く、形状がコンパクトである。
●	耐熱性に優れ、3000℃近くまでの高温で使用できる。
●	高温下での機械強度がグラファイトや高融点金属に比較して格段に優れている。
●	面状の発熱体であり、利用の自由度が高い。
	C/Cコンポジットはその優れた特性により、宇宙・航空機・核融合等、厳しい条件下においても使用されている素材です。

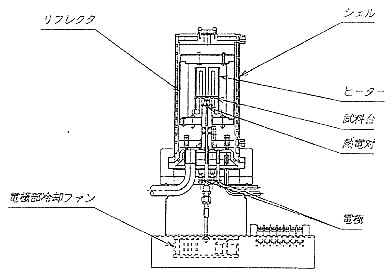

構　　成
シェル	ステンレス水冷ジャケット式
リフレクタ	C/Cコンポジット
ベース	排気口、ガス導入口、電流導入、ヒータ及び熱電対の取付部
ＨＣＣヒータ	C/Cコンポジット
試料台	B/N
熱電対	ＷＲｅ　5･26

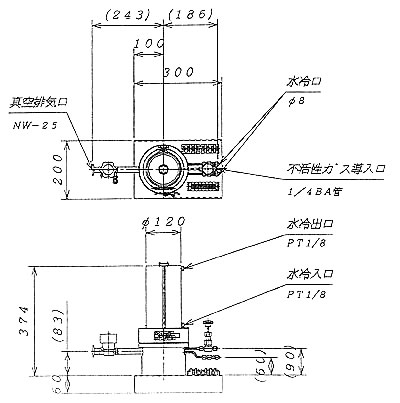

機械的仕様
形状	外形寸法　φ170×394mm
試料寸法	φ35×40mm
総重量	8kg
内容積	1.5L

電気的仕様

入力

常用：	1800℃　2.5kW 2000℃　3.0kW

（但し、上記入力値は、空積時の値です。）

ヒータ抵抗値

0.33Ω±10％（ａｔ　2000℃）

絶縁耐圧

ＲＴ．2000Ｖ

1次側電源

100ＶＡＣ　50A

諸仕様
使用雰囲気	真空中及び、ガス雰囲気（但し、爆発性及び、毒性ガスの使用は除きます。）耐圧　2kgf/cm2 （注意：本炉は圧力容器ではありませんので、ご注意下さい。）
加熱有効エリア	φ40×40mm
冷却方法	空冷及び、水冷式（水量　500cc/min）
チャンバー内圧測定用圧力計	圧力計はオプションとなります。必要な場合は、ご指示下さい。

※シェルに石英等の窓を設置することにより、Ｘ線分析の使用ができます。

1.(Ｗ・圧力)曲線　Arガス中	2.昇温特性

詳細につきましては、カタログをご参照願います
