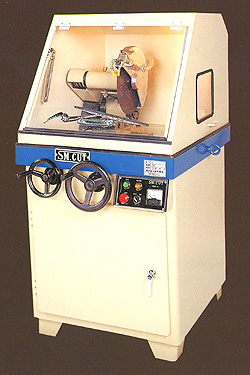

試料精密切断装置（島本鉄工）


SMN600/700/800C型 		特徴
  • 主軸(砥石軸)が天秤式になっていますので前後でも上下でも切断が可能です。
  • 天秤式でも従来のものと異なり主軸モーターが機械内部下方に取り付けてありますので余分な振動もなく安定感があります。 また、主軸モーターが内部についておりモーターに切削液がかかりません。
  • ワンタッチ操作により自動切断を行い切断終了後、自動的に元に戻ります(A型) (前後切断)
  • 切断が電動のため、スムーズで切断にバラツキがありません。(A型) (前後切断)
  • 切断速度の選択はダイアルにより無段変速で自由に調整できます。(A型)
  • 作業床がもっとも広く長尺材の切断が可能で、使い易さでは定評があります。(上下切断)
  • 前面透明カバーが広く、ワイパーが付いているので透明度を長く維持できます。
  • 室内灯がついているので、明るく作業が出来ます。
  • 各擢動部及び回転部は焼きいれ研磨加工をしており耐久性に優れております。
形式 上下前
後
自動		 前後
自動		 上下
自動		 バイス
横移動		 角度
切断		 砥石径
 主軸
モーター		 主軸
回転数		 バイス
開き幅
Ｎ600型 SMN602C ○     固定 固定 255Ф 3相2.2kw 2800rpm 75mm
SMN603C ○     60mm 左右25° 255Ф 3相2.2kw 2800rpm 75mm
SMN602A   ○   固定 固定 255Ф 3相2.2kw 2800rpm 75mm
SMN603A   ○   60mm 左右25° 255Ф 3相2.2kw 2800rpm 75mm
SMN602WA   ○ ○ 固定 固定 255Ф 3相2.2kw 2800rpm 75mm
SMN603WA   ○ ○ 60mm 左右25° 255Ф 3相2.2kw 2800rpm 75mm
Ｎ700型 SMN702C ○     固定 固定 305Ф 3相3.7kw 2300rpm 85mm
SMN703C ○     70mm 左右25° 305Ф 3相3.7kw 2300rpm 85mm
SMN702A   ○   固定 固定 305Ф 3相3.7kw 2300rpm 85mm
SMN703A   ○   70mm 左右25° 305Ф 3相3.7kw 2300rpm 85mm
SMN702WA   ○ ○ 固定 固定 305Ф 3相3.7kw 2300rpm 85mm
SMN703WA   ○ ○ 70mm 左右25° 305Ф 3相3.7kw 2300rpm 85mm
Ｎ800型 SMN802C ○     固定 固定 355Ф 3相3.7kw 2300rpm 100mm
SMN803C ○     80mm 左右25° 355Ф 3相3.7kw 2300rpm 100mm
SMN802A   ○   固定 固定 355Ф 3相3.7kw 2300rpm 100mm
SMN803A   ○   80mm 左右25° 355Ф 3相3.7kw 2300rpm 100mm
SMN802WA   ○ ○ 固定 固定 355Ф 3相3.7kw 2300rpm 100mm
SMN803WA   ○ ○ 80mm 左右25° 355Ф 3相3.7kw 2300rpm 100mm

※バイスは全機種共通で2列締になっております。
