エアーモーター

トルクコントロール/
汎用ツール
エアーハンマー/
スケーラー
エアーグラインダー
電気ナットランナー
エアードリル

単位重量当りのパワーは、他のモーターと比較して大きく、同出力の同期電気モーターより75%軽量、85%小型です。
トルク、回転数、回転方向の変換は、簡単な制御方法で容易にできます。
低速から高速まで広範囲の回転数が得られます。
電気的な干渉に影響されず、防爆エリアや水を使う環境下にも適応します。

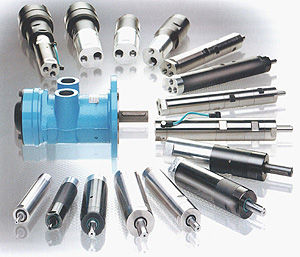

LZB型エアーモーターは小型で高出力という特徴があり、その高い性能に信頼性をもっている製品です。ベーンモーター方式を採用しており、全長に比べ直径を小さくすることで、空気消費量を抑え、ベーンの寿命を長くしています。
さらにマルチステッププラネタリギアの採用によりトルクと回転数の選択幅を広げ、高性能で小型なエアーモーターを完成させました。
ステンレス製のラインアップも充実しており、防爆雰囲気に加え、耐食性を必要とする環境にも適応します。

このモデルは大きな起動力と低速性がえられるように設計された大型ロータリーベーンモーターです。6枚羽根による大きな起動性と、ベーン・シリンダー間の最適なシール性によって安定した起動特性が得られるよう設計されています。
構成部品は21個からなり、堅牢な構造で長期間のメンテフリーを実現します。
このモデルの定格出力は3種あり、1.6KW 2.6KW3.7KWです。

特徴：	信頼性の高い起動性高い起動トルクと優れた低速特性広範囲な回転速度とトルク堅牢で頑丈な構造長寿命で容易なメンテナンス

形式		最大出力 KW	最大回転数 RPM	最大トルク Nm	最小起動トルク Nm	自由回転数 RPM	減速比種類	ボディ径 mm
LZB14	正転	0.16	320-9100	0.14-4.7	0.26-7.0	690-19500	5	27
LZB14	可逆転	0.09	250-7200	0.14-4.1	0.19-5.0	460-13000	5	27
LZB22	正転	0.25	235-9600	0.25-9.0	0.45-17.0	510-21500	7	36
LZB22	可逆転	0.16	5-6500	0.24-10.8	0.35-13.4	5-13800	9	36
LZB33	正転	0.36	160-9200	0.37-20.3	0.74-30.0	350-20000	8	42
LZB33	可逆転	0.24	10-7000	0.34-18.3	0.46-20.0	10-14000	12	42
LZB42	正転	0.62	25-10500	0.59-236	1.10-430	50-21000	12	46
LZB42	可逆転	0.53	19-8100	0.62-250	0.70-270	37-16000	12	46
LZB44	正転	0.62	250-1890	3.10-22.0	5.00-30.0	510-3780	4	60
LZB44	可逆転	0.41	190-1420	2.70-19.4	3.00-24.0	390-2840	4	60
LZB46	正転	0.85	25-10800	0.74-300	1.20-490	50-21000	12	46
LZB46	可逆転	0.62	20-8600	0.68-275	0.75-300	40-17000	12	46
LZB54	正転	1.20	65-9300	1.20-175	1.80-250	125-18000	10	56
LZB54	可逆転	0.82	45-6800	1.20-165	1.20-165	90-13000	10	56
LZL　モーターのみ
LZL05		1.6	4676	3.2	5.3	9345
LZL15		2.7	3375	7.3	12.2	7158
LZL25		3.6	2797	12.7	20.8	5947
LZL　ヘリカルギアユニット付
LZL05		1.6	13-488	28-961	47-1600	26-979	12
LZL15		2.7	10-367	65-2236	79-3727	21-773	12
LZL25		3.6	15-299	115-2206	192-3677	32-634	12
LZL　ウォームギアユニット付
LZL05		1.6	65-514	22-140		128-1028	7
LZL15		2.7	54-395	54-325		114-843	7
LZL25		3.6	43-353	91-624		89-736	7

その他お問合せ、お見積につきましてはお手数ですがお問合せフォームよりご連絡お願い致します

FAX用専用見積用紙もございます
